626 ZRTNH Ložisko kuličkové jednořadé s krytem z jedné strany, 6x 19x6

Úvod Kuličková ložiska jednořadá zakrytá626 ZRTNH Ložisko kuličkové jednořadé s krytem z jedné strany, 6x 19x6

626 ZRTNH Ložisko kuličkové jednořadé s krytem z jedné strany, 6x 19x6

Není skladem - kontaktujte tel. 2727 0 3535
Kód: LN00626-0XA

Dostupnost: tel. 2727 0 3535
Počet ks: 0 ks
31,40 Kč bez DPH 37,99 Kč s DPH
Do košíku

626 ZRTNH Ložisko kuličkové jednořadé s krytem z jedné strany, 6x 19x6

Popis:

ložisko jednostranně krytované, označení ložiska na krytu

materiál krytu : ocelový plech

klec plastová TNH

materiál kroužků: 14 109.4 nebo 1.3505 (100Cr6), tvrdost 60-64 HRc
materiál kuliček: 1.3505 (100Cr6), tvrdost 61-64 HRc

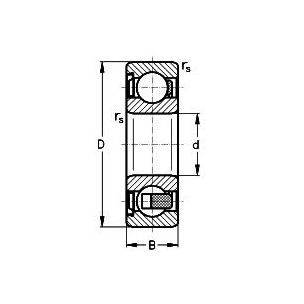

Základní rozměry:

d=6 mm

D=19 mm

B=6 mm

rs min=0,3 mm



Další parametry:

třída přesnosti P0 (ABEC 1)

normální radiální vůle 0,002-0,013 mm

základní dynamická únosnost Cr=2120 N

základní statická únosnost Cor=1160 N

mezní otáčky při mazání olejem 42000 ot/min

mezní otáčky při mazání tukem 35000 ot/min



hmotnost 7,9 g



Poznámka:
